POSICIONADORES & DISPOSITIVOS











Permite Sincronismo com o Robô





Posicionadores Compactos e Flexíveis



Configuração Conjunta até 12 Eixos





Acionamento com Servo Motor AC e Encoder





Permite Múltiplas Configurações e Aplicações

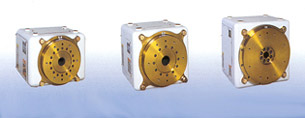

UNIDADE POSICIONADORA - PANA DICE

UNIDADE POSICIONADORA - PANA DICE



CABEÇA POSICIONADORA

MODELO YA-1GJB11 YA-1GJB21 YA-1GJB31
CAPACIDADE  200 kg  500 kg 1000 kg





POSICIONADOR COM 1 EIXO / YA-1GJB11K1

MODELO YA-1GJB11K1 YA-1GJB21K1 YA-1GJB31K1
 UNID. POSICIONADORA  YA-1GJB11  YA-1GJB21 YA-1GJB31
CAPACIDADE 200 kg  500 kg 1000 kg
 REPETIBILIDADE  0,05 mm 0,05 mm  0,05 mm
 POSIÇÃO DE PARADA  ILIMITADO   ILIMITADO   ILIMITADO
 PESO  140 kg 185 kg   380 kg





POSICIONADOR COM 2 EIXOS / YA-1GJR41

MODELO YA-1GJR41 YA-1GJR51
 UNID. POSICIONADORA YA-1AJB11 YA-1AJB21
UNIDADE GUIA YA-1GJM21 YA-1GJM31
CAPACIDADE 200 kg 500 kg
 REPETIBILIDADE 0,1 mm 0,1 mm
 POSIÇÃO DE PARADA ILIMITADO ILIMITADO
 PESO 285 kg 545 kg





POSICIONADOR COM 2 EIXOS / YA-1GJC21

MODELO YA-1GJC11 YA-1GJC21
 UNID. POSICIONADORA YA-1GJC21 YA-1GJC31
CAPACIDADE 500 kg 1000 kg
 REPETIBILIDADE 0,1 mm 0,1 mm
 POSIÇÃO DE PARADA ILIMITADO ILIMITADO
 PESO 455 kg 840 kg




CONFIGURAÇÕES   CONFIGURAÇÕES

POSICIONADOR COM 1 EIXO
POSICIONADOR COM 2 EIXOS
POSICIONADOR COM 3 EIXOS
POSICIONADOR COM 5 EIXOS








TRAVELLING

TRAVELLING



UNIDADE DE DESLOCAMENTO LINEAR / YA-1AJA21

MODELO YA-1JAJ11 YA-1AJA21 YA-1AJA31
PESO ROBÔ 450 Kg 450 Kg 450 Kg
ALCANCE 2,5 m 1,5 m 3,5 m
 REPETIBILIDADE 0,2 mm 0,2 mm 0,2 mm
 VELOCIDADE 23 m/m 23 m/m 23 m/m
 PESO TOTAL 680 kg 620 kg 750 kg
